Deviatori e invertitori

comandare una lampada luce da più punti

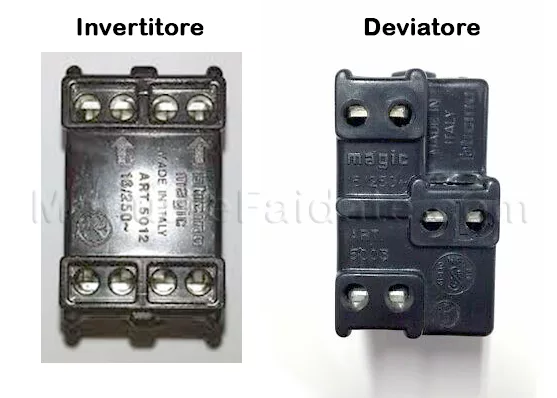

invertitore deviatore

Se si vuole accendere un dispositivo elettrico, come per esempio una lampada da due punti di una stessa stanza possiamo farlo semplicemente utilizzando dei deviatori, puoi trovare cliccando qui lo schema di funzionamento.

Se invece vogliamo tre o più di tre comandi?

Sarà è possibile ma avremo bisogno oltre a nostri deviatori anche degli invertitori. Gli invertitori funzionano come un doppio deviatore.

L'invertitore funziona invertendo per l'appunto i collegamenti quindi interrompe o apre la linea della fase accendendo o spegnendo la luce.

Potemmo cosi aggiungere sulla stessa linea tutti gli invertitori che vogliamo e continuerà a funzionare.

deviatori invertitori accendere lampada schema elettrico

Pulsanti e relè

C'è anche un'altra possibilità per accendere la nostra lampada da più punti, cioè utilizzando dei pulsanti di comando ed un relè. Questo dispositivo elettromeccanico infatti verrà comandato dai pulsanti e collegherà e scollegherà la linea sempre dallo stesso punto.

Il relè fa un caratteristico rumore quando azionato, un clic, quindi anche senza ispezionare l'impianto possiamo capire semplicemente come questo è stato realizzato.
