Funzionamento Termostato Frigorifero

Dal funzionamento del termostato dipende il corretto funzionamento del frigorifero, quando infatti questo tende a raffreddare troppo o troppo il colpevole nella maggior parte dei casi è proprio il termostato.

Il termostato è un congegno in parte meccanico e in parte elettrico, un elemento al suo interno si espande e contrae in base alla temperatura interna della serpentina di raffreddamento interna del frigorifero.

Questo permette ad una serie di leveraggi muniti di viti di taratura di aprire e chiudere il circuito elettrico che manda corrente al compressore del frigorifero e che di conseguenza fa raffreddare il compartimento interno del frigorifero.

Dal termostato fuoriesce un tubicino metallico che termina con il bulbo sensibile al calore.

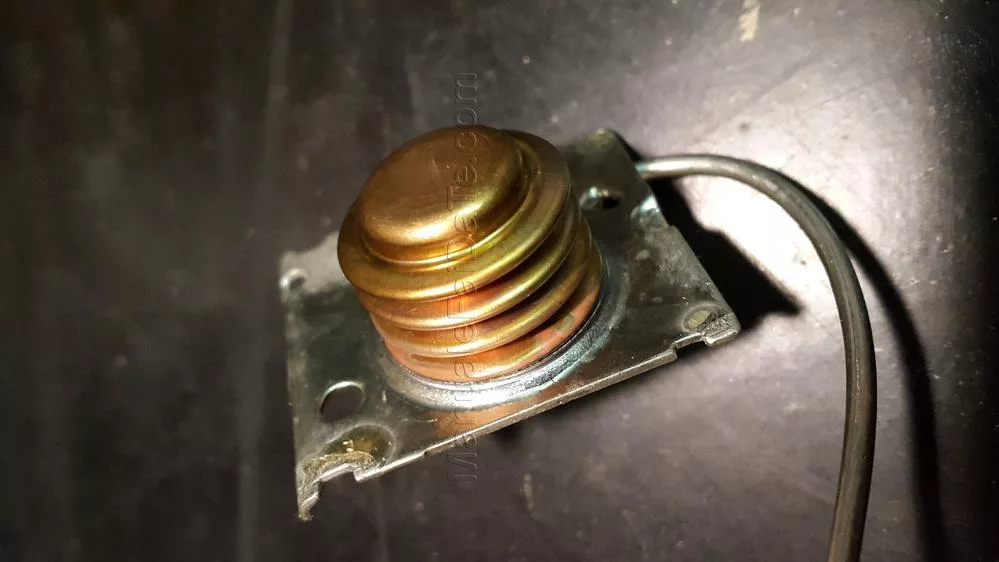

Ecco la camera che si dilata azionando i leveraggi e quindi chiudendo il circuito elettrico.

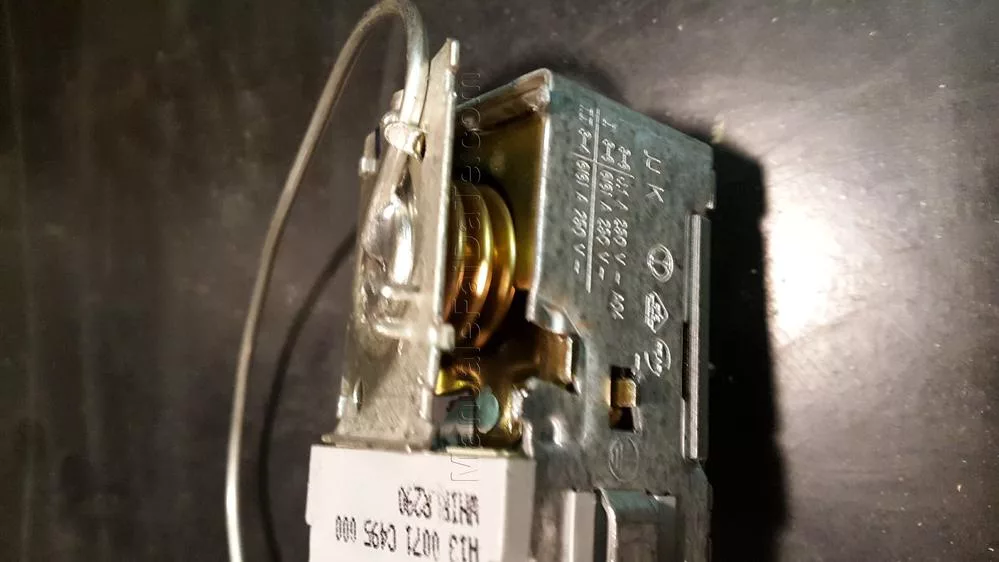

Il dettaglio della camera collegata all'interno del termostato.

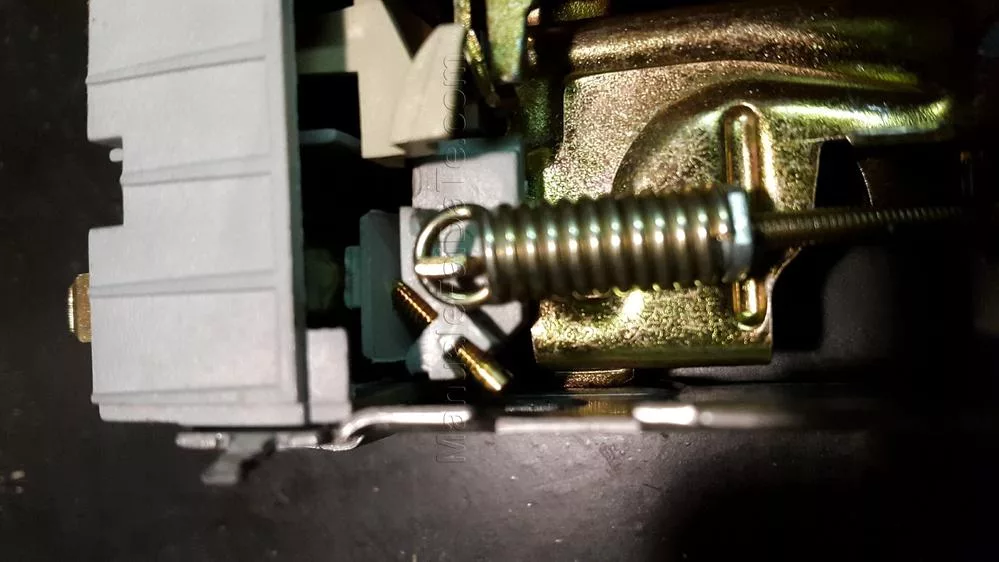

Il leveraggio su cui agisce il corpo dilatante.

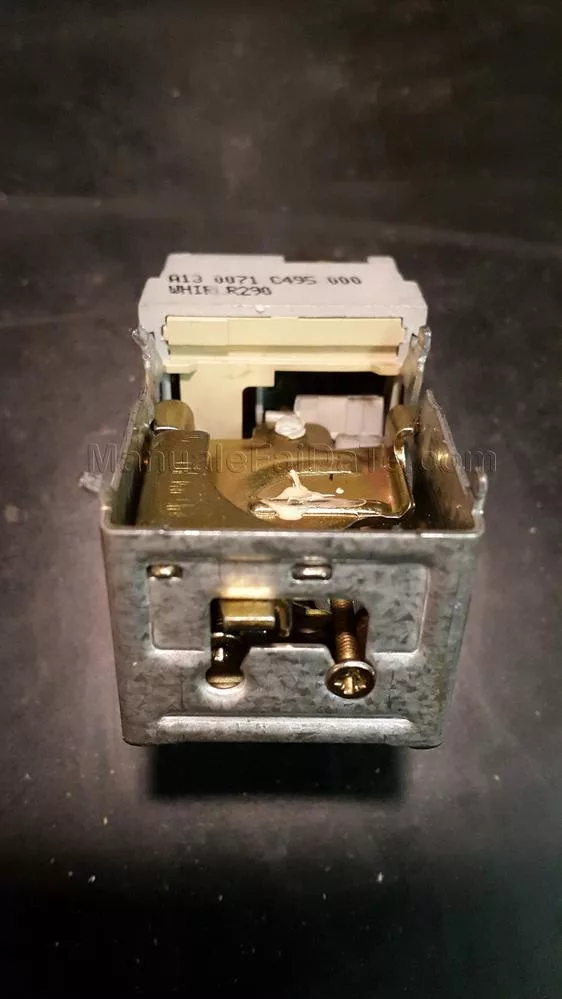

Viti di taratura dei leveraggi.

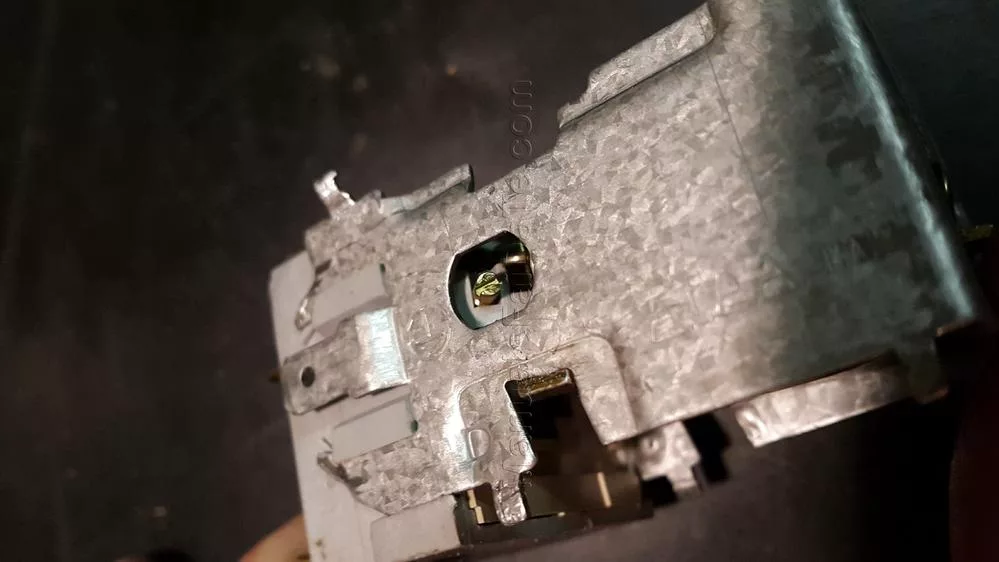

Vite di taratura del contatto elettrico.

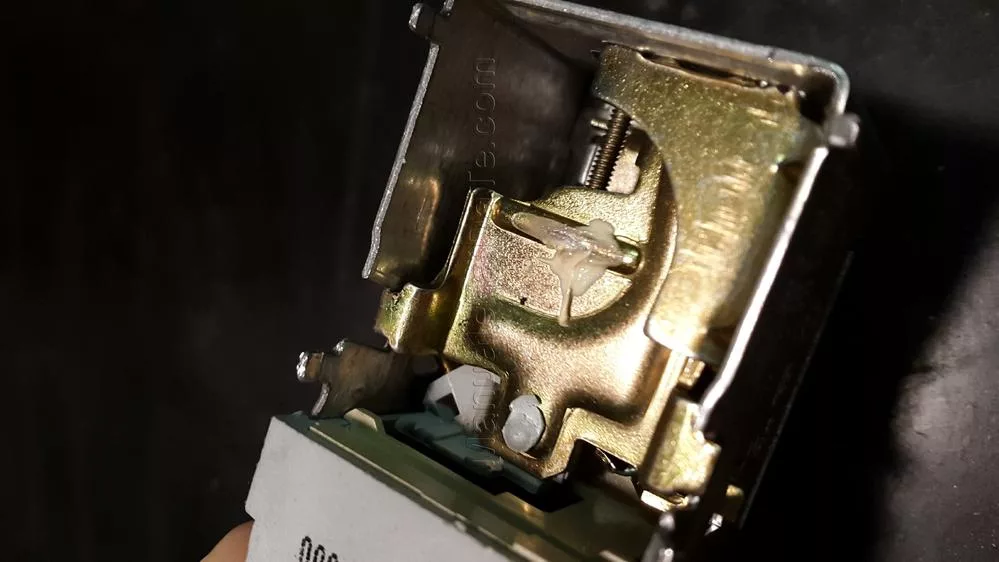

La vite di taratura vista dall'interno che agisce sul contatto elettrico

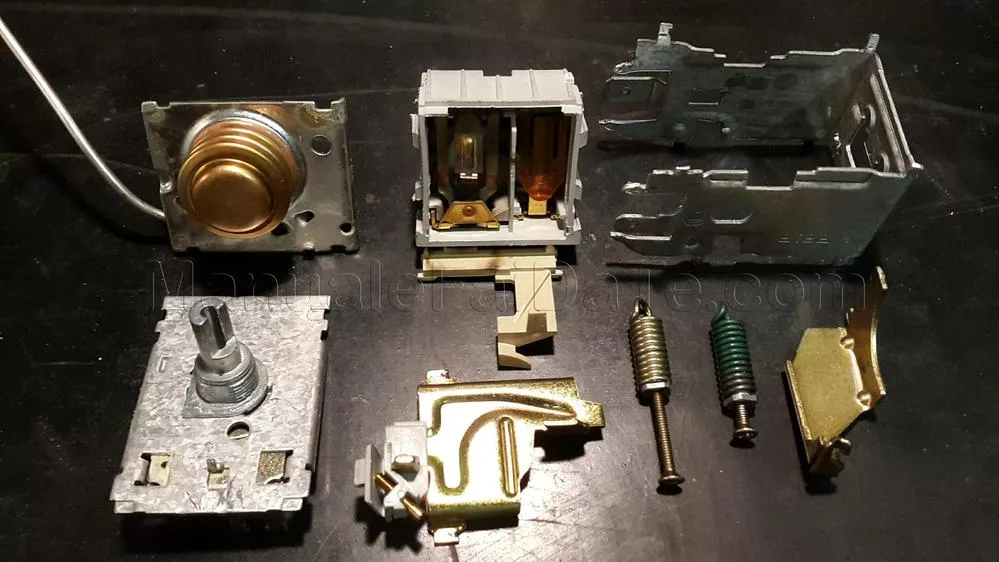

Il termostato completamente disassemblato.
